팩커형 강관그라우팅
팩커형 사면보강 강관그라우팅

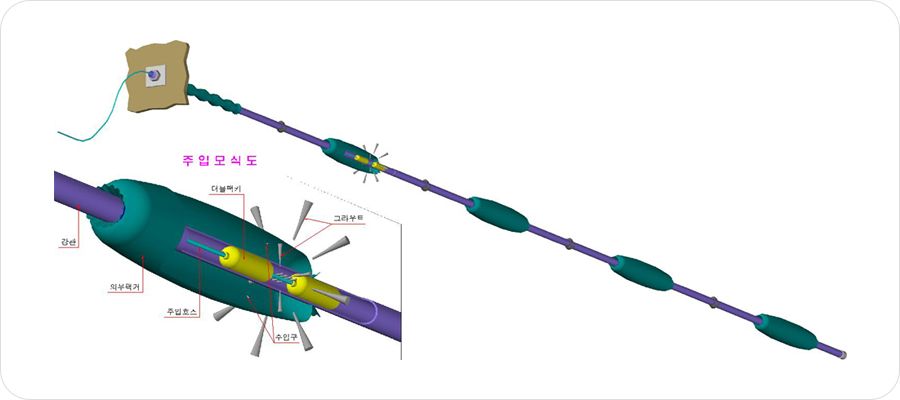

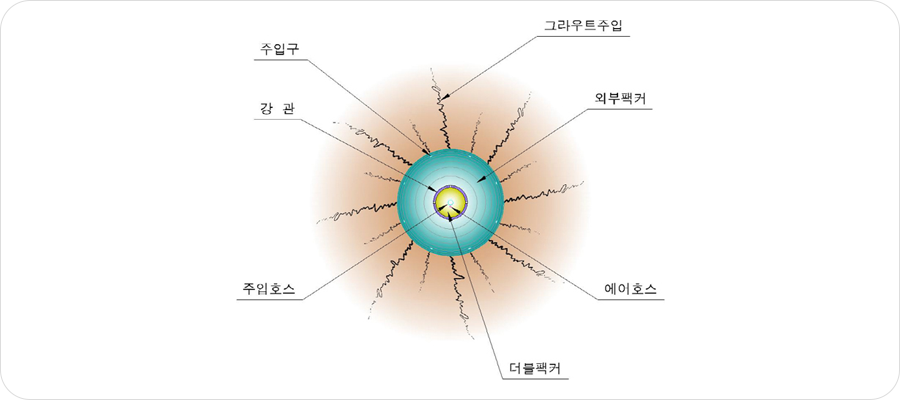

사면 지반에 천공 후 팩커형 강관을 삽입하고 더블팩커를 통해 외부팩커가 팽창 되면서 동시에 주입되는 방식으로
주변 이완 영역이나 절리면에 주입재가 침투되어 지반과 강관은 일체를 통해 전단강도를 높일 수 있음.
1. 대구경에서 부터 소구경강관까지 적용이 가능하여 사면 보강효과가 탁월함
2. 외부팩커 주입 방식으로 확실한 시멘트 그라우팅 효과를 얻을 수 있음
3. 사면소단 소형 억지말뚝공법 시공이 가능함
1단계 : 천공
2단계 : 팩커형 강관 및 주입관 삽입
3단계 : 외부팩커 주입
4단계 : 외부팩커 주입완료
1배합
500kg
841L
1000L
2배합
760kg
760L
1000L
일축압축강도(Mpa)
10일 : 7 ~ 9, 28일 : 14 ~ 15
